复合盐雾腐蚀试验箱

一、结构设计简介

本复合盐雾腐蚀试验箱外形设计美观，结构合理，线条平滑、自然流畅。箱体外壳材料选用优质进口316L、钛合金、PP塑料板材，外表光洁明亮，耐腐蚀、易清洗、无泄露;内胆采用优质进口PP板，耐温性好，强度高，不变形。各种辅助配件设施同样为耐腐蚀材料制作。

复合盐雾腐蚀试验箱箱盖材料为优质进口透明板材，可从外部清楚地观察到室内的试件状况而不影响试验结果。并且箱盖设计成110度 *佳顶角，使试验过程中产生的冷凝水不会滴落到样品上影响试验结果。箱盖与箱体采用水密封，防止盐雾外溢，从而影响试验结果和腐蚀室内其它设备，甚至可能对试验操作人员造成的伤害。大型设备的箱盖采用台湾进口气缸自动开启，方便自如。开启角度约80度，也可根据客户特殊情况另行设计，气源可以采用压缩空气，压力为0.4兆帕。

箱体加热为内胆水槽式加热方式，升温快，温湿度分布均匀。样品架按 标准设计成上下两层按15度和30度倾斜，也可采用挂钩方式。

二、型号规格

CHWX-250 工作室尺寸： D600*W900*H500

CHWX-750 工作室尺寸： D750*W1100*H500

CHWX-010 工作室尺寸： D850*W1300*H600

CHWX-016 工作室尺寸： D850*W1600*H600

三、满足标准

GB/T5170.8、GB/T10587、GJB150.11、GB/T10125、GB/T2423.17等标准要求;

DIN50021 DIN50907

ISO 11977 ISO 9227

ASTM B117 ASTM G85

汽车等工业规范

四、技术指标

1、温度范围：RT+5～70℃，0℃～70℃，-10℃～70℃，-20℃～70℃，-30℃～70℃

2、湿度范围：30～98%R·H

3、温度偏差：±2℃

4、温度均匀度： ≤2℃;

5、温度波动度：±0.5℃

6、盐雾沉降量：1～2mL/80cm2 ·h

以上指标均在常压、空载条件情况下，距箱体内壁1/10空间内测试;

五、功能简介

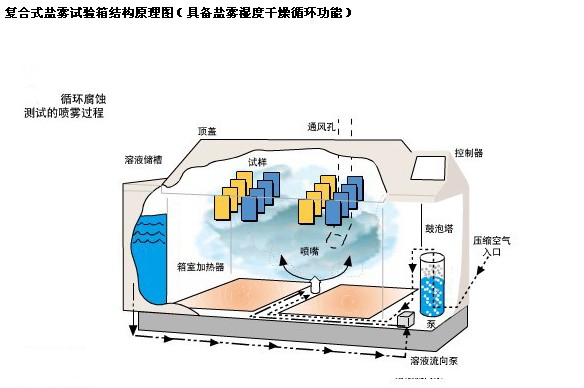

1、盐雾环境：持续盐雾暴露广泛用于测试元件及涂料的抗腐蚀能力。应用包括工业﹑维护﹑建筑和船舶涂料;电镀和油漆层;航空和军用涂层，表层和元器件，电工和电子系统及元器件。这些试验中，大多数依照特别规范，广泛用于相关的腐蚀试验，一般运行于较高的温度，不包括干燥循环。要求喷射的空气在进入喷嘴之前应被加热。

本试验箱在盐雾功能期间，就如同典型的常规盐雾操作。

·喷气电磁阀打开，压缩空气经过饱和器被加湿(湿度有助于保持PH浓度的稳定)再到喷嘴。

·来自盐水箱内的盐水腐蚀溶剂被吸到喷嘴，在那里和压缩空气混合。

·喷嘴把盐水溶剂和空气喷成腐蚀雾状。

·箱体加热器维持所编程的箱体温度。

这个功能也用于纯水雾暴露。

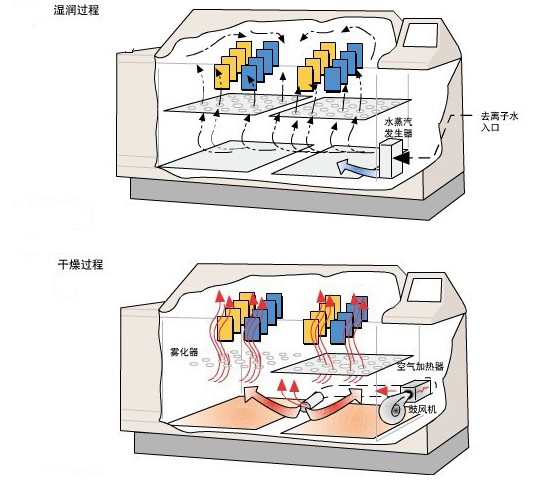

2、干燥环境

在干燥功能期间，除湿系统打开，将箱内的湿气排出箱外，同时风机工作，使室内的空气到空气加热器然后进入箱內，这样就产生箱内的低湿条件。箱体的温度由箱体加热器和空气加热器控制。空气加热器在干燥程序结束之前关闭5秒钟，使得加热器通道和元器件附近不因鼓风机关闭而过热。

3、湿度环境

在湿度功能期间，通过把热水蒸发进入到箱内，使箱体保持在100%的相对湿度。蒸汽发生器的加热器保持所设定的箱体温度。

4、储藏环境

在储藏功能期间，箱体的温度由箱体加热器自动保持。不产生喷雾，干燥，空气吹洗，或湿度。

5、加热及控制系统

• 真彩液晶触摸屏可编程控制器，R232接口，与PC连接可实现试验数据记录与打印，中/英文人机界面

• 控制精度为：±0.1℃

• 测温传感器：PT100铂金电阻测温器

• 法国“施耐德”执行元器件

• 采用U型防腐钛合金电热管

• 缺水保护，加湿器及饱和器自动补水

• 试验箱超温保护

• 试验运行指示

• 试验结束指示

• 无熔丝保护开关、低水位、漏电具有自动关机等保护系统。

6、随机资料及配件

• 说明书、电路图、合格证、保修卡;

• 操作方法、注意事项、维修保养事项;

• 出货基本配件：

• 特制圆棒型、V型样品架;

• 特制塔式或挡板式喷雾装置;

• 标准石英玻璃喷嘴;

• 标准玻璃漏斗;

• 标准玻璃计量筒;

• 集雾罩壳;

• 硅胶管等;

7、使用条件

环境温度：+5℃～+28℃;

环境湿度：≤85%;

电源要求：AC220/AC380( ±10%)V/50HZ 三相五线制;
