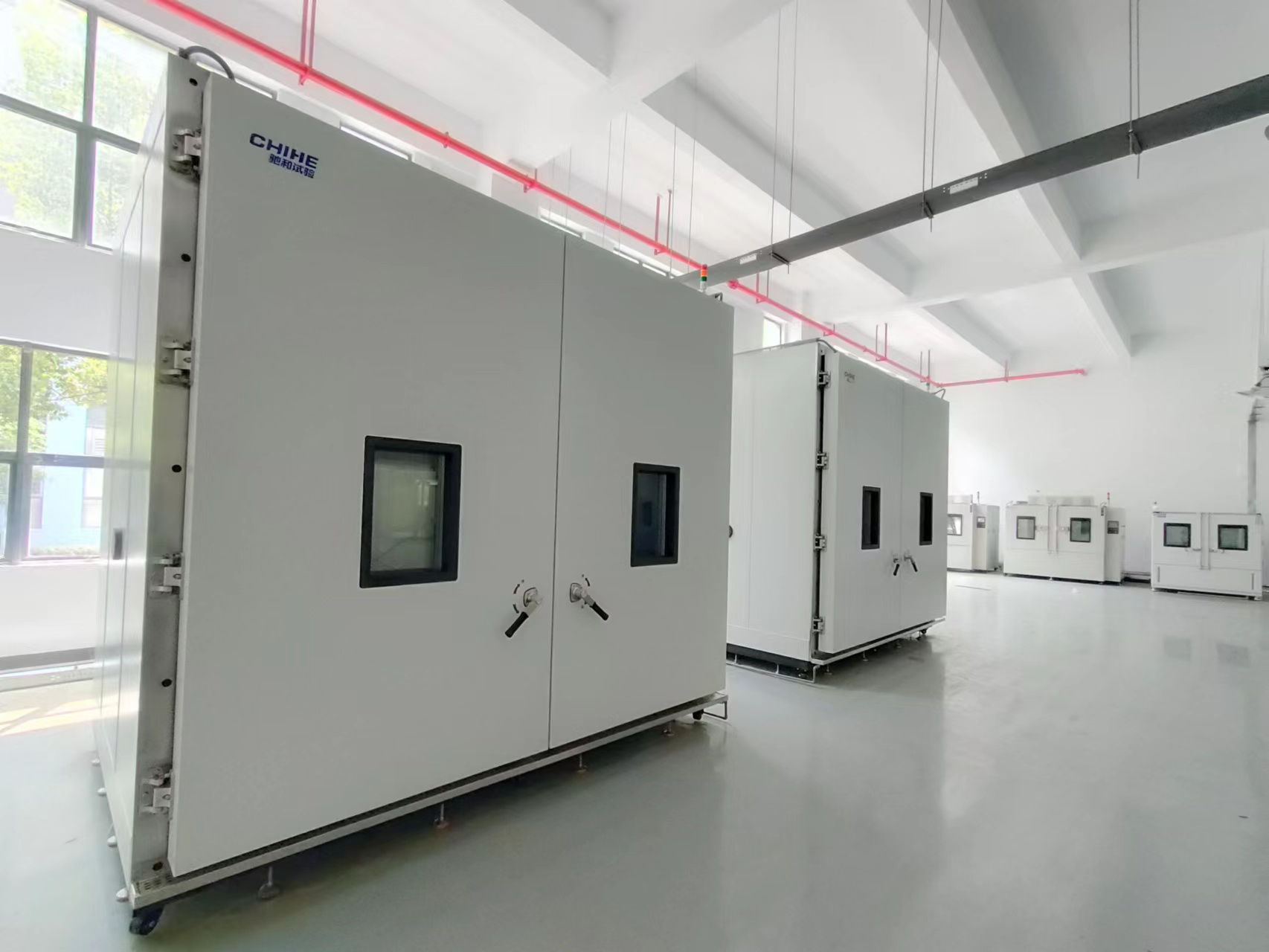

步入式恒温恒湿室

一、高低温湿热试验室概述

  高低温湿热试验室具有模拟大气环境中温度、湿度条件。主要是针对于电工、电子产品，以及其元器件，以及其它材料在高温、湿度、低温综合环境下贮存、运输、使用时的适应性试验。用于产品设计、改进、鉴定及检验等环节。

二、高低温湿热试验室依据标准

  《电工电子产品环境试验设备基本参数检定方法 温度 湿度组合循环试验设备》GB 5170.18-2005
  《温度湿度组合循环试验》GBT2423[1].34-2005
  《湿热试验箱技术条件》GBT 10586-2006

GB/T 2423.1-2008《电 工 电 子 产 品 环 境 试 验 第 2 部分: 试验方法 试验 A: 低温》

GB/T 2423.2-2008《电 工 电 子 产 品 环 境 试 验 第 2 部分: 试验方法 试验 B: 高温》

GB/T 2423.3-2016《电子电工产品环境试验 第 2 部分:试验方法 试验 Cab:恒定湿热试验》

GB/T 2423.22-2012《环境试验 第2部分：试验方法 试验N：温度变化》

    JJF 1101-2019《环境试验设备温度、湿度校准规范》

      此高低温湿热试验室可根据实际负载、热量、温度变化速率为客户进行专门优化设计。

三、高低温湿热试验室主要技术参数

  体积：20立方

  温度范围：-40℃～+100℃；

  温度偏差：±2℃；温度均匀度：≤2℃；温度波动度：±0.5℃；

  湿度范围：10%RH～98%RH；

  湿度偏差：≤75%RH时，±5%RH；＞75%RH时，±3%RH；

  湿度均匀度：≤75%RH时，±5%RH；＞75%RH时，±7%RH；

  湿度波动度：±3%RH

  升温速率：≥3℃/min（-40→ +85℃，负载150kg铝）；

  降温速率：≥1℃/min（+85→ -40℃，负载150kg铝）；

  工作噪音：门前≤75dB；侧后面≤80dB；

四、试验室箱体

  外表面材料：冷轧钢板t1.2mm（灰白或其他定制色）；

  内表面材料：壁板、顶板不锈钢板(SUS304) t1.0mm，底板不锈钢花纹板(SUS304) t2.0mm；

  绝热材料：T100mm硬质聚氨酯发泡保温层；

  箱门：双开铰链门，支持室内打开，配置大门加锁功能，外壳覆塑冷轧钢板t0.8mm，内表面不锈钢+聚氨酯发泡（颜色同箱体外表面），厚度T100mm；

  箱门宽W2500mm×高H2200mm；宽W2200mm×高H3500mm

  底板承压：≥1000kg/m2。

五、空调循环系统

  离心式风叶加耐高温电机；镍铬合金电热丝式加热，PID 调节；多段翅片式蒸发器；

六、制冷系统

  复叠水冷式，名义功率≥15HP，排量≥42.4m3/hr，额定负载电流≤21A，尺寸≤280mm×280mm×552mm，净重≤70kg；数量2台；制冷剂：R404A+R23。

七、加湿、除湿系统

  不锈钢铠装加湿器器；带断水保护，自动上水，带高低水位自动控制；凝露法除湿。

八、控制系统

  PLC触摸式控制器；

  温度传感器：铠装铂电阻；

  湿度传感器：电容式；

  ≥50组程序模式（单个程序 99 段，程序模式间可链接）， 999小时；

  设定温湿度、实测温湿度、总/段运行时间、加热状态；

  程序运转、定值运转；

  自动调用PID；

  支持RJ45接口联机管理，管理软件支持计算机 管理32台试验箱，能够基于Windows7/10操作系统运行，实现远程监控、设定并启停(定值或程序)，以及报警信息、测试数据查询及下载功能。

九、标准配置

  引线孔：φ100mm，数量4个，左右侧各2个；

  状态灯：通过绿、黄、红三个颜色展示试验箱运行、待机、报警状态；

  照明灯：工作室内顶部，照度不低于 150lx；

  支持USB接口导出历史数据。

  观察窗：镀膜加热防霜中空玻璃，可视尺寸不小于W400×H500mm，数量2扇；
